🗞 Présentation

Active Framework est une bibliothèque de composants complémentaires pour Niagara. Profitant de notre expérience sur Niagara, nous avons comblé des manques, complété des objets existants.

Le package 2 rockets regroupe les composants du package 1 rocket et des composants fonctionnels que nous considérons plus avancés, nécessitant un support en plus de la documentation. Ces composants peuvent être utilisés en combinaison d’autres, nécessiter l’utilisation de requêtes, être plus dynamiques.

Ce package contient plus de 130 composants et 20 cards pour les dashboards permettant entre autre de déployer des interfaces graphiques riches et modernes, générer du contenu automatiquement, créer des dashboards, gérer des synthèses automatiques, amener de nouveaux outils d’historisation…

Siège de support obligatoire

⬇️

Téléchargez le package “Active Framework” ici

Retrouvez la documentation technique ici

Fonctionnalités disponibles

Inclus toutes les fonctionnalités de ACTIVE - 1 ROCKET

🚨 Gestion des alarmes

	Nom	Description	Palette
🚨	HttpPostRecipient	Permet d’envoyer une alarme via une requête POST	btibToolkit
🚨	EnhancedHttpPostRecipient	Permet d’envoyer une alarme via une requête POST avec personnalisation du corps de la requête	btibToolkit
🚨	MultipleAlarmCounter	Permet de compter les alarmes suivant différents critères avec optimisation de l’appel à la base de données	btibToolkit
🚨	SingleAlarmCounter	Utilisé avec le MultipleAlarmCounter, permet de définir les critères de recherche des alarmes (suivant leur nom, la classe d’alarmes, le temps etc.)	btibToolkit
🚨	ResetCountOffnormalTimes	Permet de réinitialiser les statistiques “toOffnormalTimes” des extensions d’alarme pour des statistiques mieux bornées (nombre d’alarmes par année par exemple)	btibToolkit
🚨	SlackRecipient	Permet d’envoyer une alarme sur le logiciel de messagerie Slack	btibToolkit
🚨	StaleAlarmExt	Déclenche une alarme si le point n’a pas changé de valeur pendant une certaine période	btibToolkit

⚙️ Composants de logique

	Nom	Description	Palette
⚙️	BooleanMeterDemux	Répartit une entrée compteur sur deux compteurs suivant une condition booléenne (Occupation / Inoccupation par exemple)	btibToolkit
⚙️	EnumMeterDemux	Répartit une entrée compteur sur plusieurs compteurs suivant une condition énumération (pour répartir les consommations suivant le type de contrat par exemple : heures creuses, pleines, été, hiver et jours de pointe)	btibToolkit
⚙️	BooleanToTrigger	Crée un trigger (pour déclencher des actions) à partir de transitions booléennes (uniques ou multiples)	btibToolkit
⚙️	NumericToTrigger	Crée un trigger (pour déclencher des actions) suivant le sens de variation d’une valeur numérique	btibToolkit
⚙️	CustomLeadLagRuntime	Variation de l’objet du kitControl pour la gestion de pompes multiples (avec défauts séparés par pompes)	btibToolkit
⚙️	FirstStatusBooleanToStatusNumeric	Indique en sortie le rang du premier booléen en entrée à une valeur définie	btibToolkit
⚙️	MeanValue	Calcule la moyenne d’une valeur sur le temps (Ex. Moyenne horaire)	btibToolkit
⚙️	NumericOneShot	Crée une impulsion à partir du sens de variation d’une valeur numérique	btibToolkit
⚙️	RSLatch	Permet la commande d’une sortie booléenne de façon indépendante pour le vrai ou le faux (application éclairage par exemple)	btibToolkit
⚙️	Sequence	Permet de créer des séquences d’algorithmie complexes (sur conditions, temporisations, en enchaînant des boucles de séquences, etc.)	btibToolkit

🔁 Composants de conversion

	Nom	Description	Palette
🔁	BqlColumnToStatusEnum	Transforme le résultat d'une requête BQL en énumération ou facets range	btibToolkit
🔁	BqlToComponents	Transforme le résultat d'une requête BQL en composants avec des propriétés (permettant de faire des liens)	btibToolkit
🔁	ComponentsToJson	Transforme des composants en JSON	btibToolkit
🔁	StatusBooleanToLoopAction	Transforme un booléen en LoopAction (pour commander le mode d’une boucle de régulation en change-over)	btibToolkit

🔷 Extensions

	Nom	Description	Palette
🔷	ManualHistoryExt	Permet de créer un historique manuellement (timestamp et valeur) pour saisir des données externes (Ex. Facturation)	btibToolkit
🔷	BooleanCovIntervalHistoryExt	Extension d’historique à la fois CoV (Change of Value) et intervalle (permet de s’affranchir des _cfgX)	btibToolkit
🔷	EnumCovIntervalHistoryExt	Extension d’historique à la fois CoV (Change of Value) et intervalle (permet de s’affranchir des _cfgX)	btibToolkit
🔷	NumericCovIntervalHistoryExt	Extension d’historique à la fois CoV (Change of Value) et intervalle (permet de s’affranchir des _cfgX)	btibToolkit
🔷	StringCovIntervalHistoryExt	Extension d’historique à la fois CoV (Change of Value) et intervalle (permet de s’affranchir des _cfgX)	btibToolkit
🔷	MeterExt	Permet de gérer les cas particuliers des index de consommation (pertes de communication, diminution de valeur…)	btibToolkit

🗒️ Logs / Journaux

	Nom	Description	Palette
🗒️	ActionLogExt	Ecrit un log sur déclenchement d’une action avec message personnalisé	btibToolkit
🗒️	PointLogExt	Ecrit un log sur changement de valeur d’un point avec message personnalisé	btibToolkit
🗒️	LogHistoryRecipient	Permet d’enregistrer un ensemble de logs dans un historique afin de créer un journal d'évènements (Ex. : création d’un journal regroupant les événements d’une CTA)	btibToolkit

📢 Commandes groupées

	Nom	Description	Palette
📢	BooleanGlobalCommand	Permet de propager une action à un ensemble de points (y compris dans le NiagaraNetwork)	btibToolkit
📢	EnumGlobalCommand	Permet de propager une action à un ensemble de points (y compris dans le NiagaraNetwork)	btibToolkit
📢	NumericGlobalCommand	Permet de propager une action à un ensemble de points (y compris dans le NiagaraNetwork)	btibToolkit
📢	StringGlobalCommand	Permet de propager une action à un ensemble de points (y compris dans le NiagaraNetwork)	btibToolkit

👆 Sélection de point de référence

	Nom	Description	Palette
👆	BooleanPointSelector (in/out)	Permet de changer dynamiquement des liens entre points (choix d’une consigne par exemple)	btibToolkit
👆	EnumPointSelector (in/out)	Permet de changer dynamiquement des liens entre points (choix d’une consigne par exemple)	btibToolkit
👆	NumericPointSelector (in/out)	Permet de changer dynamiquement des liens entre points (choix d’une consigne par exemple)	btibToolkit
👆	StringPointSelector (in/out)	Permet de changer dynamiquement des liens entre points (choix d’une consigne par exemple)	btibToolkit

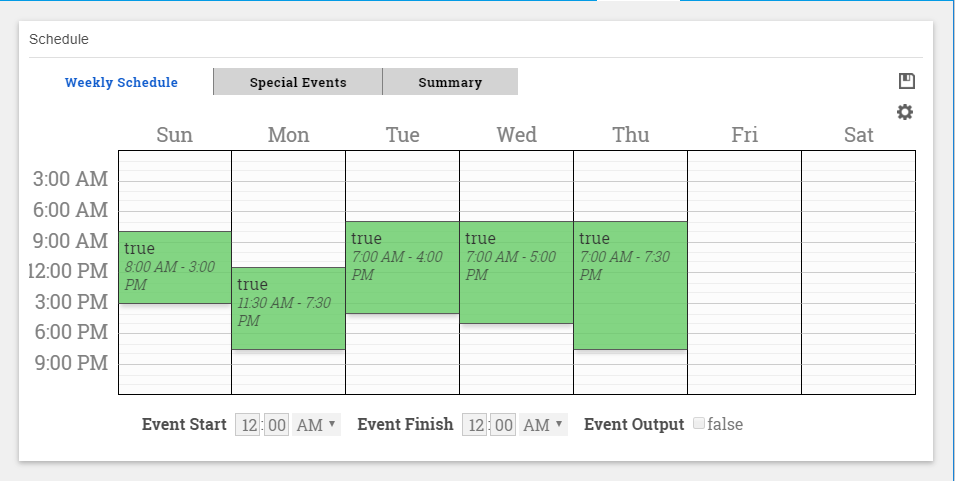

🗓️ Choix de programme horaire

	Nom	Description	Palette

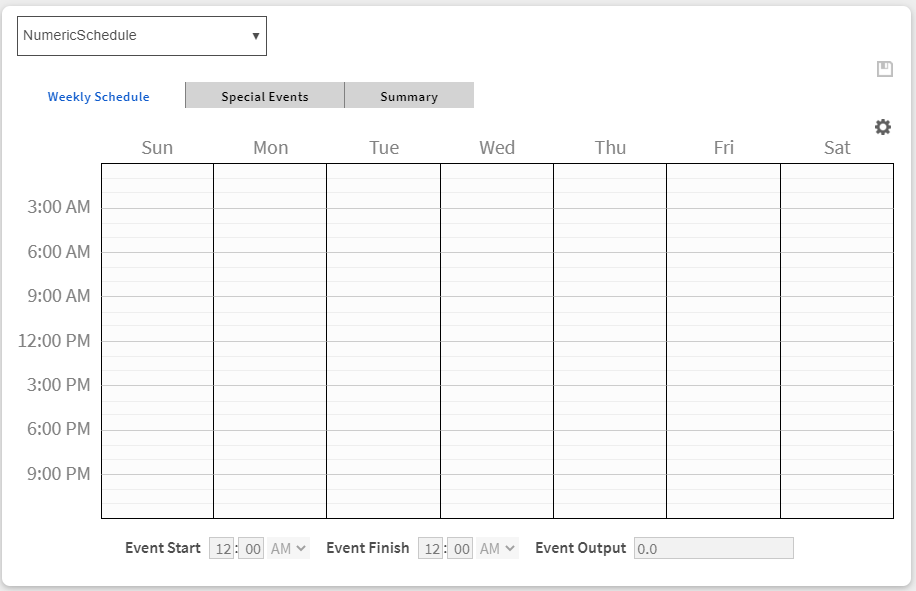

🗓️	EnhancedBooleanScheduleSelector	Permet de sélectionner un programme horaire et de l’appliquer dynamiquement à un point. Variation des Selectors du module schedule (liens des nextValue et nextTime en plus)	btibToolkit
🗓️	EnhancedEnumScheduleSelector	Permet de sélectionner un programme horaire et de l’appliquer dynamiquement à un point. Variation des Selectors du module schedule (liens des nextValue et nextTime en plus)	btibToolkit
🗓️	EnhancedNumericScheduleSelector	Permet de sélectionner un programme horaire et de l’appliquer dynamiquement à un point. Variation des Selectors du module schedule (liens des nextValue et nextTime en plus)	btibToolkit
🗓️	EnhancedStringScheduleSelector	Permet de sélectionner un programme horaire et de l’appliquer dynamiquement à un point. Variation des Selectors du module schedule (liens des nextValue et nextTime en plus)	btibToolkit

📄 Reporting

	Nom	Description	Palette
📄	ExportSourceBuilder	Créé automatiquement les exports pour un ensemble d’historiques (trigger, exportSource, délai, recipient)	btibToolkit

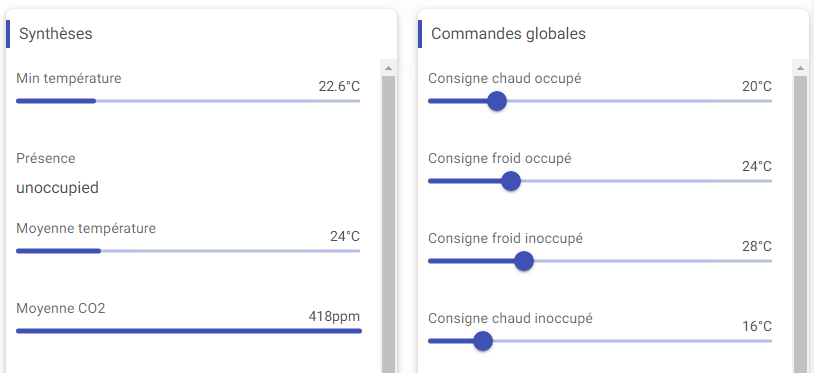

👑 Synthèses (Smart Operator)

	Nom	Description	Palette
👑	SmartStatus	Calcule la synthèse d'états d’un ensemble de composants sélectionnés par une requête	btibToolkit
👑	SmartAdd / Average / Min / Max	Calcule la synthèse des valeurs d’un ensemble de composants numériques sélectionnés par une requête	btibToolkit
👑	SmartAnd / Or	Calcule la synthèse des valeurs d’un ensemble de composants booléens sélectionnés par une requête	btibToolkit
👑	SmartTotalizer Time / Count / Numeric	Calcule la synthèse de totaux d’un ensemble de composants sélectionnés par une requête disposant d’extensions de totalisation du module control (Ex. somme de temps de fonctionnement)	btibToolkit

🚊 Composants de synthèses

	Nom	Description	Palette
🚊	AlarmSourceNameSummary	Permet de créer des comptes sur les alarmes basés sur des clés	btibToolkit
🚊	BqlSize	Permet de compter le nombre de résultats d’une requête. ⚠️ Ce composant peut utiliser beaucoup de ressources	btibToolkit
🚊	NumericDataSummary	Permet d’agréger les résultats de requêtes (sum, avg, count(*), etc.) et les présenter sous forme de slots	btibToolkit

🧰 Utilitaires

	Nom	Description	Palette
🧰	EnhancedHttpGet	Permet d’envoyer une requête HTTP GET	btibToolkit
🧰	EnhancedHttpPost	Permet d’envoyer une requête HTTP POST	btibToolkit

🧩 Widgets PX

	Nom	Description	Palette

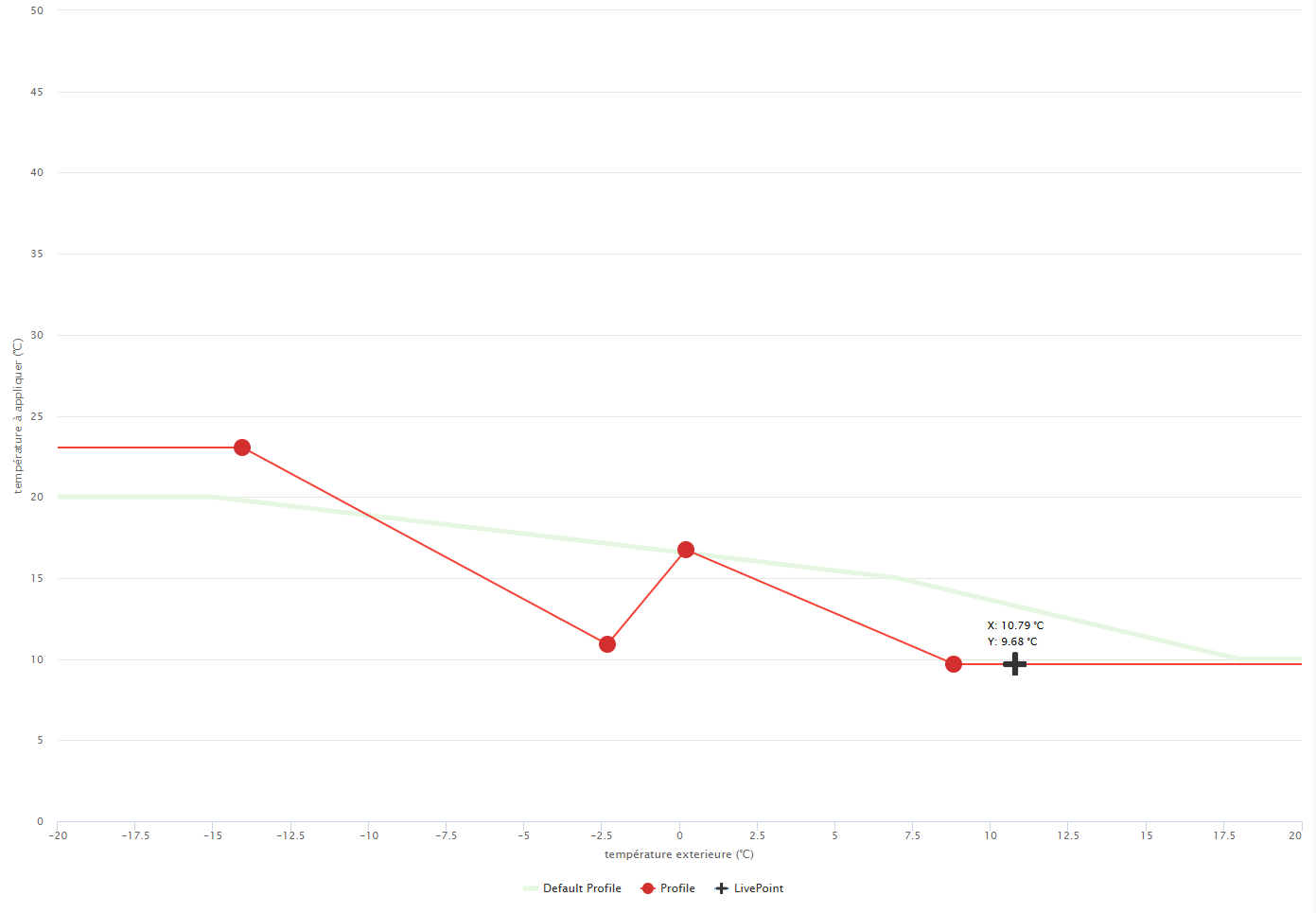

🧩	MultiPointsResetExt	Permet de réaliser une loi d’eau multi-points dynamiques dans une vue Web	btibVision
🧩	LiveColumn	Composant permettant d’afficher un graphe par colonnes en vue Web dans une px	btibVision

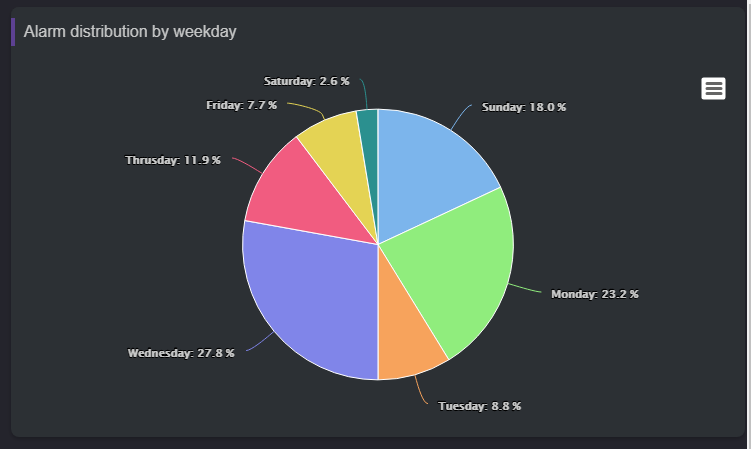

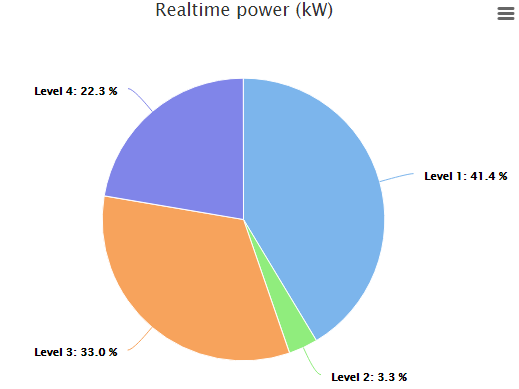

🧩	LivePie	Composant permettant d’afficher un pie chart en vue Web dans une px	btibVision

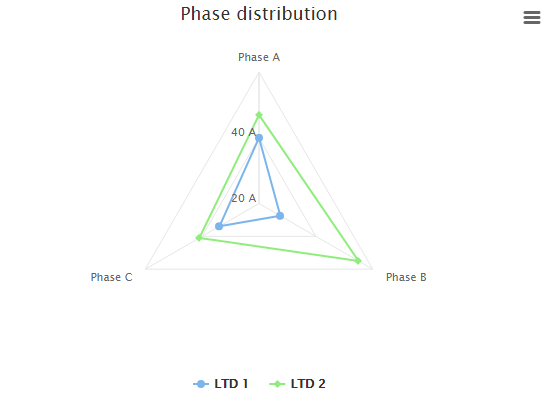

🧩	LiveSpiderWeb	Composant permettant d’afficher un spider chart (répartition de phases par exemple) en vue Web dans une px	btibVision
🧩	LiveStackedColumn	Composant permettant d’afficher un graphe par colonnes stackées en vue Web dans une px	btibVision
🧩	BqlToWidgets	Composant permettant de créer des widgets (le même ou sous condition) à partir d’une requête. Ex. création de menus ou de tableaux automatiques.	btibVision

🌟 Widgets Web

	Nom	Description	Palette
🌟	EnhancedBoundTable	WebWidget permettant d’afficher les résultats d’une requête sous forme de tableau Web avec de nombreuses fonctionnalités (hyperliens, tris, recherche, pagination, exports)	btibVision

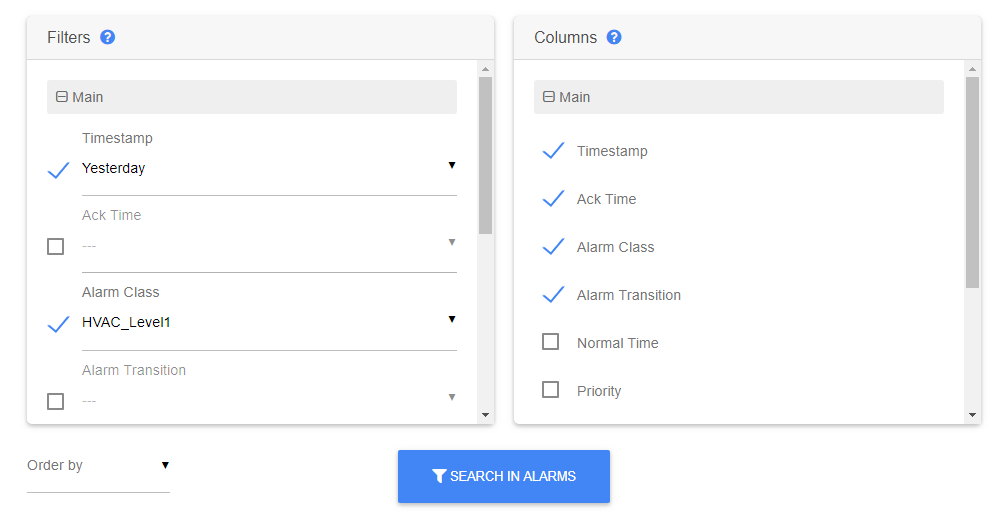

🌟	AlarmTableBuilder	WebWidget permettant d’afficher une table d'alarmes selon divers critères	btibVision
🌟	Map	Composant permettant d’afficher une map (Open Street Map) avec des marqueurs (représentant des états et fournissant des hyperliens)	btibVision

📊 Dashboard Web

🔗	Nom	Type	Description	Palette
📊	FlexView	Dashboard	Création d’un dashboard avec création de menus et sous-menus	btibVision
📊	Grid	Layout	Layout avec disposition personnalisée des cards contenues selon taille d'écran (XXS à XXL)	btibVision
📊	Flexbox	Layout	Layout avec disposition automatique des cards	btibVision
📊	Frame	Layout	Layout avec menu gauche permettant d’ouvrir des vues Web à l’intérieur du dashboard	btibVision
📊	Frame V2	Layout	Layout de type “Frame” avec un nouveau design (octobre 2023)	btibVision
📊	Sidebar	Barre	Permet d’ajouter une barre de widgets en tant que “bandeau”	btibVision
📊	MaterialMenu	Menu	Menu avec différents onglets	btibVision

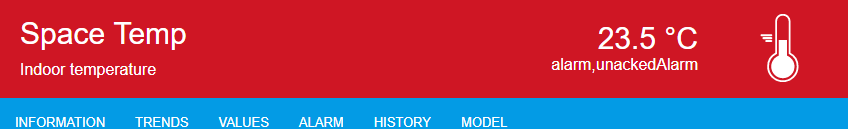

📊	StatusHeader	Header	Header permettant d’afficher des informations dans le haut de la page	btibVision

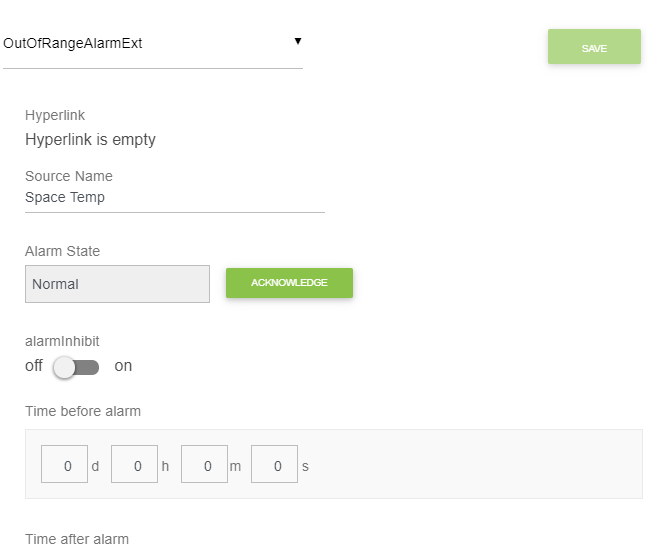

📊	AlarmExtension	Card	Card permettant d’afficher et de modifier les extensions d’alarme d’un point	btibVision
📊	AlarmSummary	Card Sidebar	Card permettant d’afficher les dernières alarmes observées et un résumé des consoles d’alarmes	btibVision
📊	ChartBookmarks	Card	Card permettant de créer des configurations favorites pour les charts	btibVision

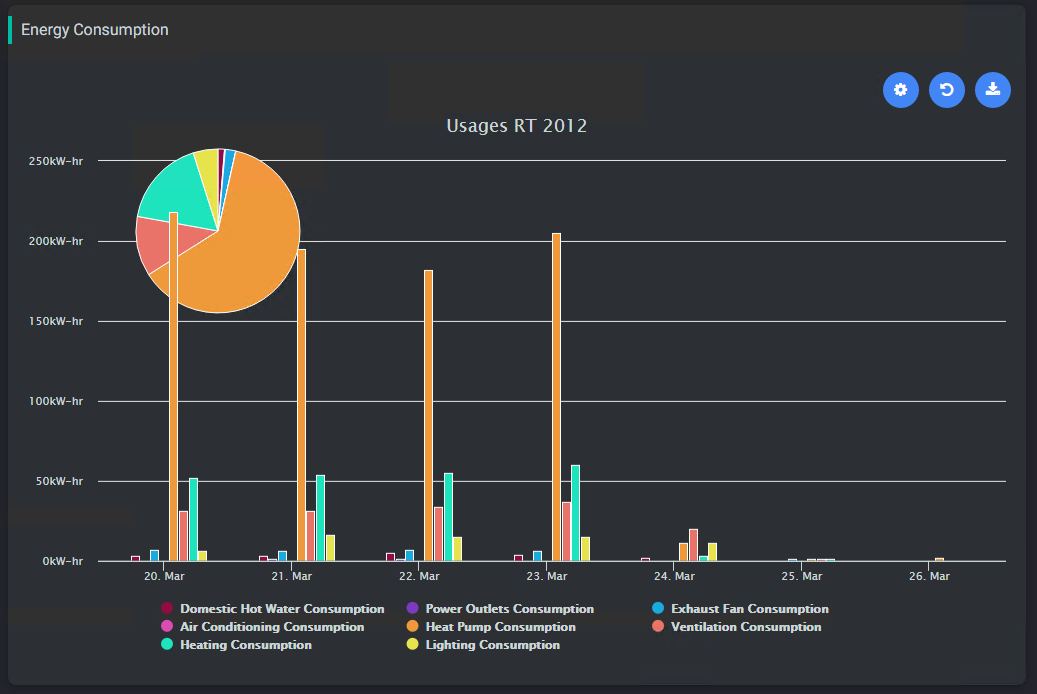

📊	ChartViewer	Card	Card permettant d’afficher des historiques sous différentes formes de graphe	btibVision
📊	ComponentViewer	Card	Card permettant d’afficher n’importe quelle vue appliquée sur un composant	btibVision

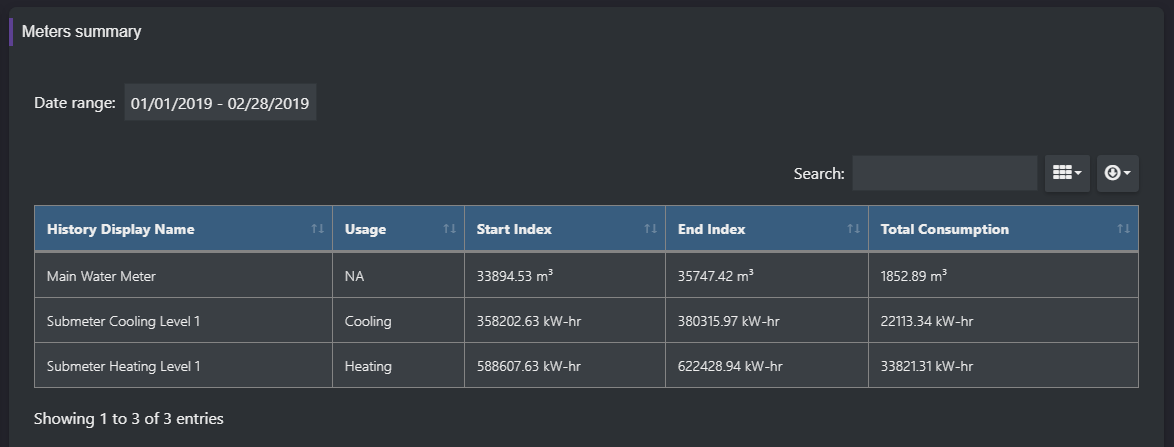

📊	ConsumptionReportTable	Card	Card permettant d’afficher des consommations (index de début, fin, consommation, tags)	btibVision
📊	ControlPointSummary	Card	Card permettant d’afficher la valeur d’un point avec un titre et un icône (avec souscription au point)	btibVision

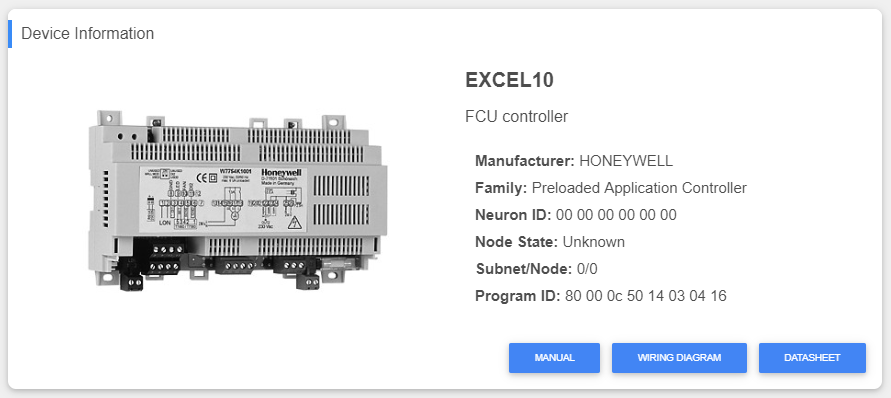

📊	DeviceInformation	Card	Card permettant d’afficher les informations liées à un device avec image	btibVision
📊	DynamicControlPoint	Card	Card permettant de piloter des points avec affichage dynamique selon le type de point	btibVision

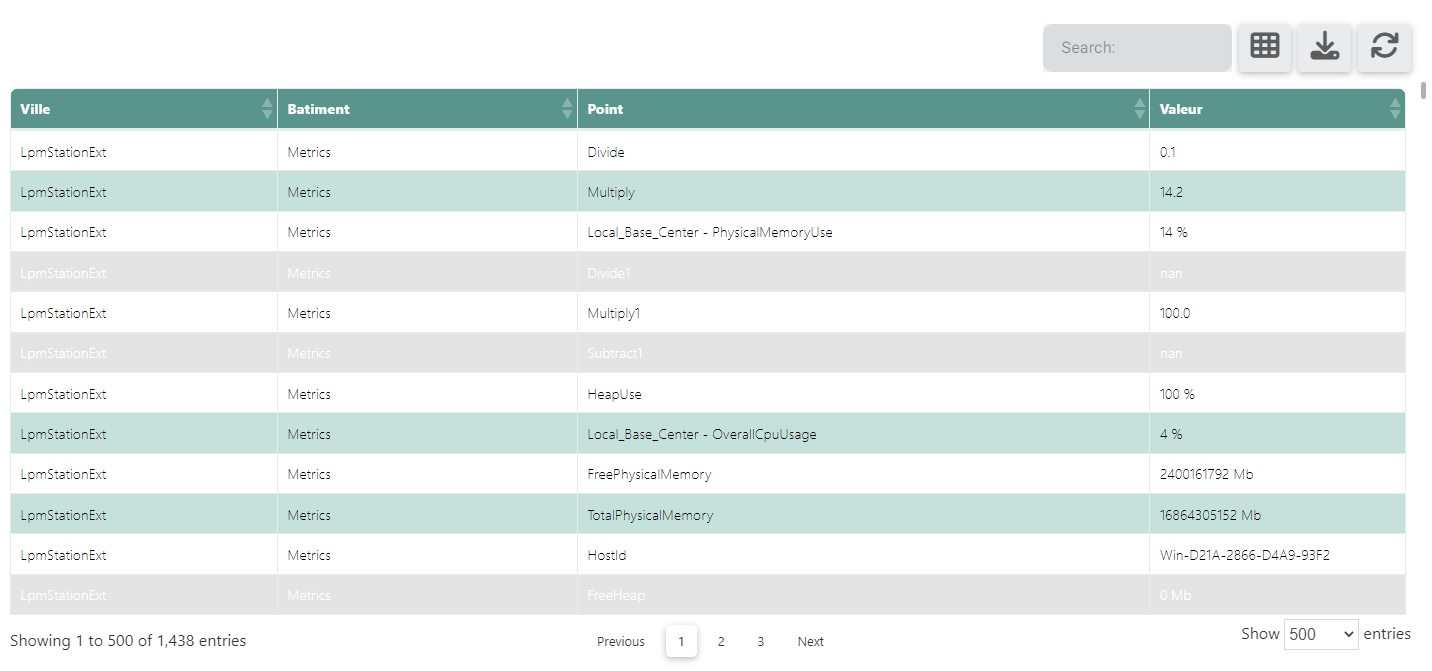

📊	EnhancedBoundTable	Card	Card permettant d’afficher les résultats d’une requête dans un tableau avec filtres, export, tri, etc.	btibVision

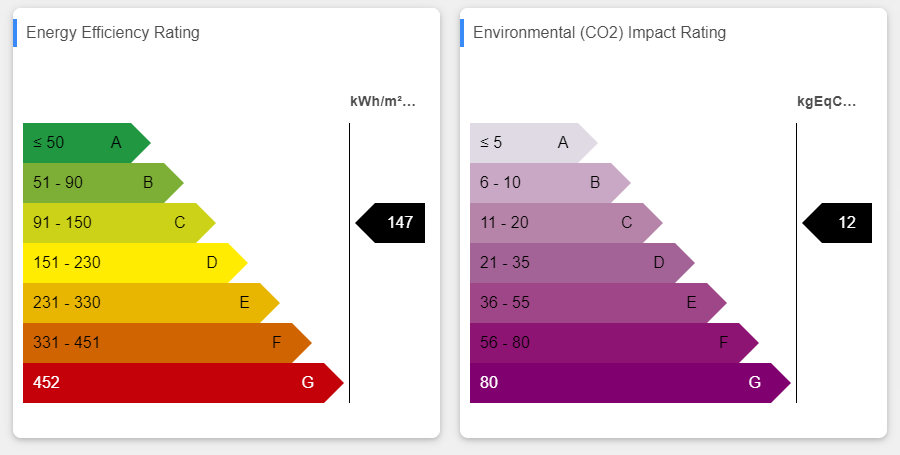

	EPC	Card	Card permettant de calculer et d’afficher le DPE à partir des historiques

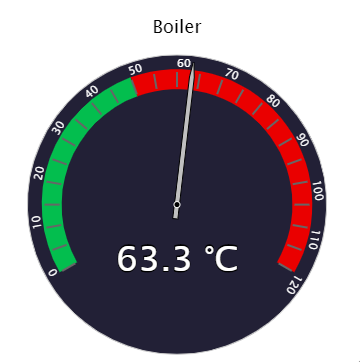

📊	Gauge	Card	Permet d’afficher une gauge avec min, max, et plages de couleurs	btibVision

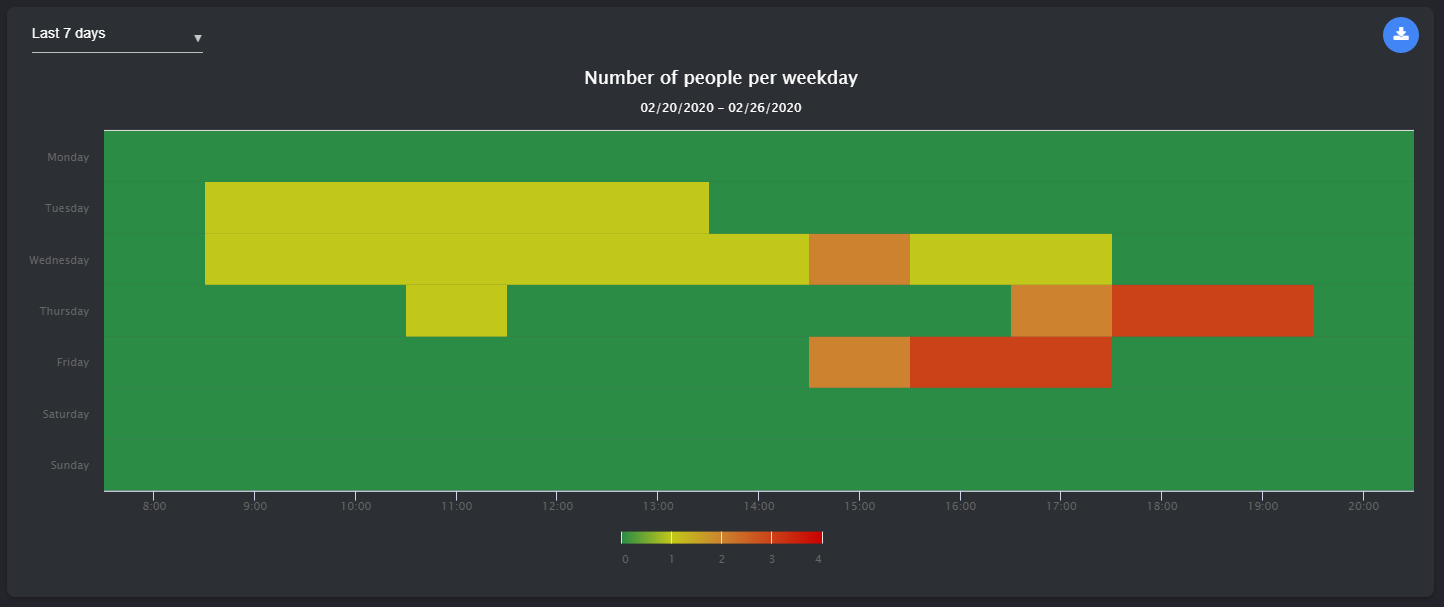

📊	HeatMap	Card	Card permettant de créer une heatmap à partir d’un historique	btibVision

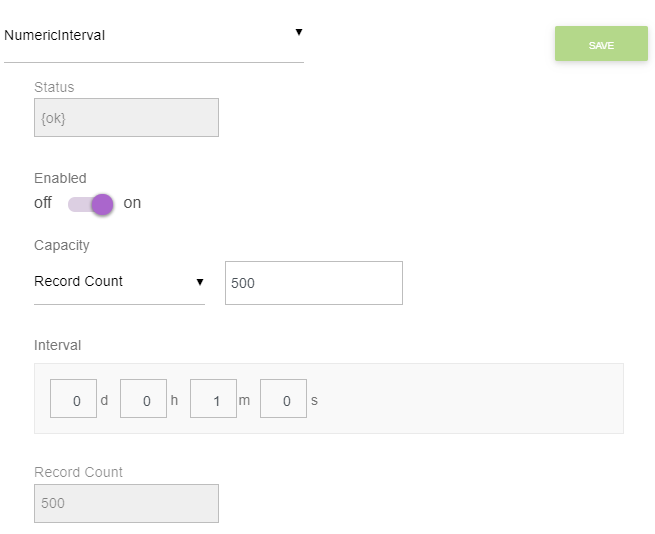

📊	HistoryExtension	Card	Card permettant d’afficher et de modifier les extensions d’historique d’un point	btibVision

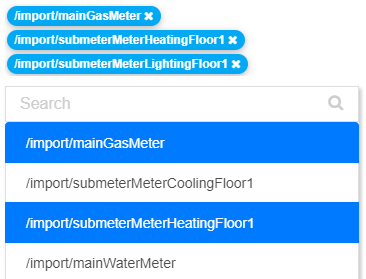

📊	HistoryListSelector	Card	Card permettant d’afficher une liste d’historiques à ajouter à un Chart Viewer	btibVision
📊	LiveChart	Card	Card permettant d’afficher un Live Chart	btibVision

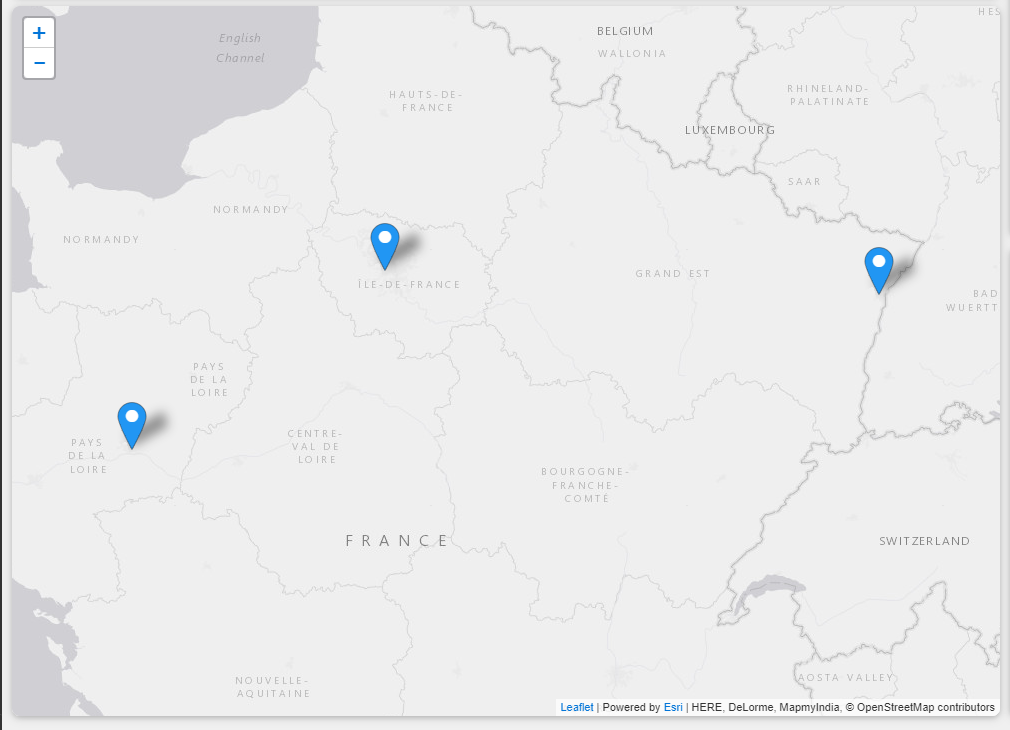

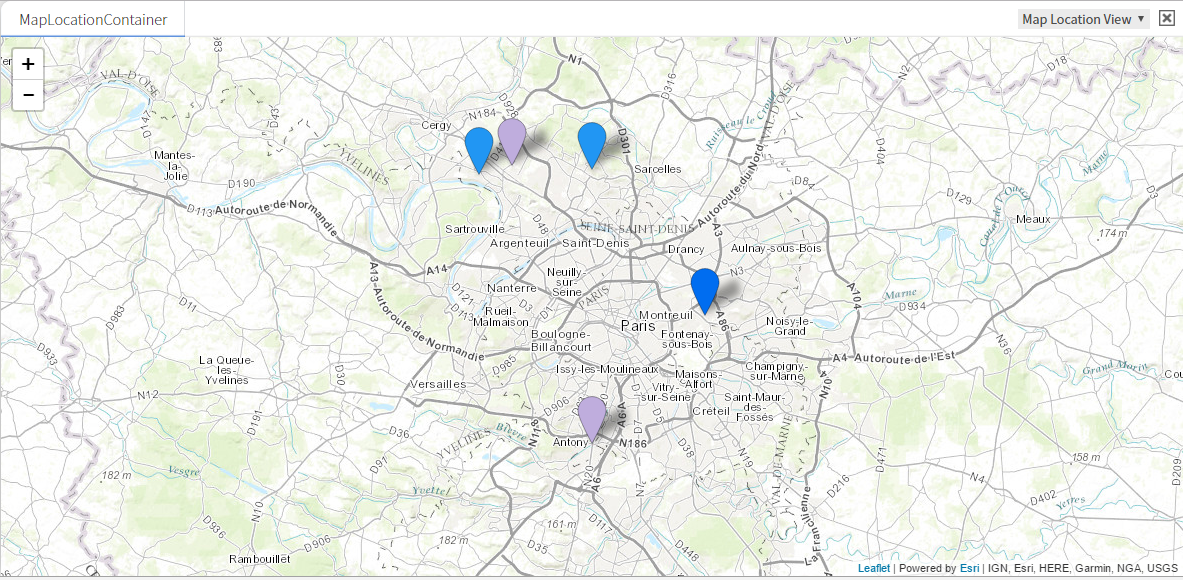

📊	MapLocationView	Card	Card permettant d’afficher une map (et permettant diverses interactions avec la carte cf Data Set 3 ROCKETS)	btibVision
📊	Markdown	Header Card Sidebar Footer	Card permettant d’interpréter du markdown (langage de mise en forme du contenu) pour créer des visuels enrichis de manière relativement simple	btibVision

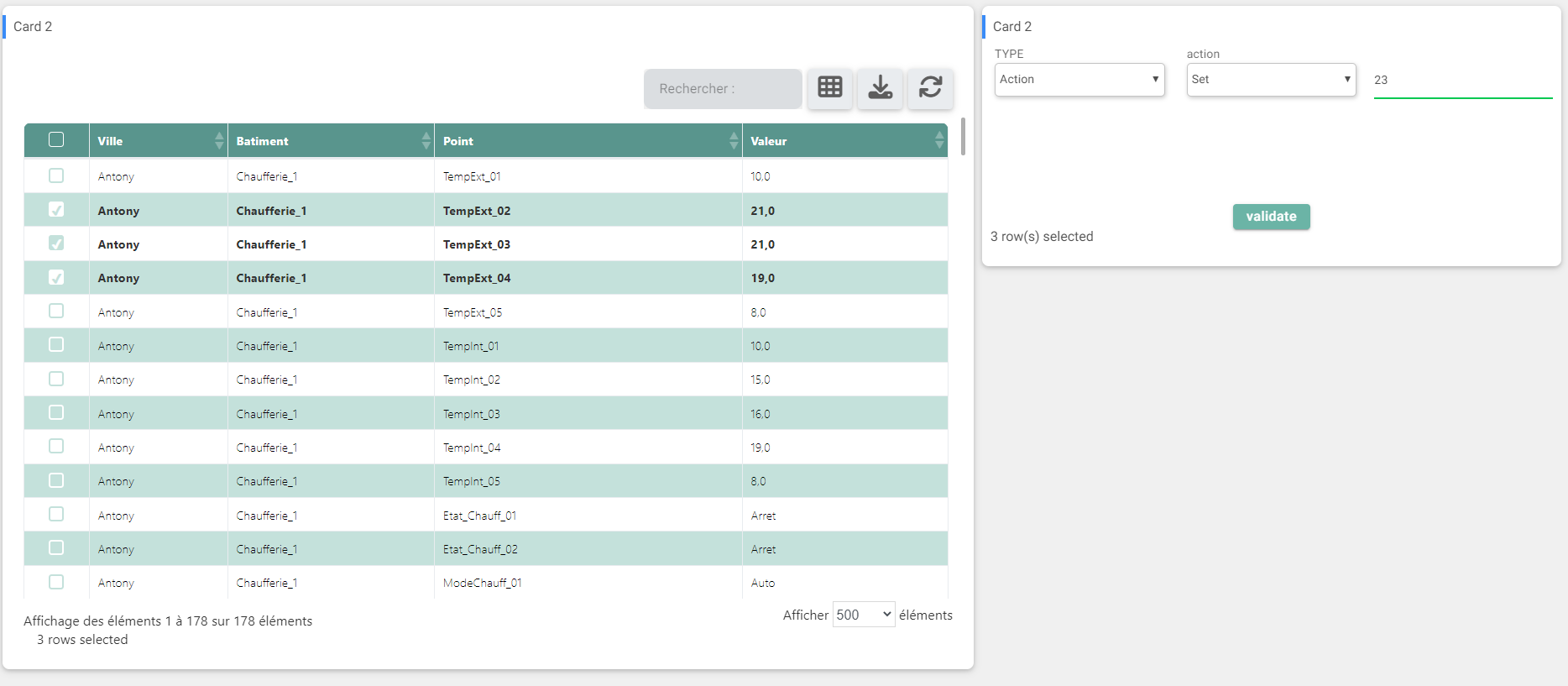

📊	MultiPointCommand	Card	Card permettant d’invoquer une commande sur un ensemble de points sélectionnés dans une Enhanced Bound Table	btibVision

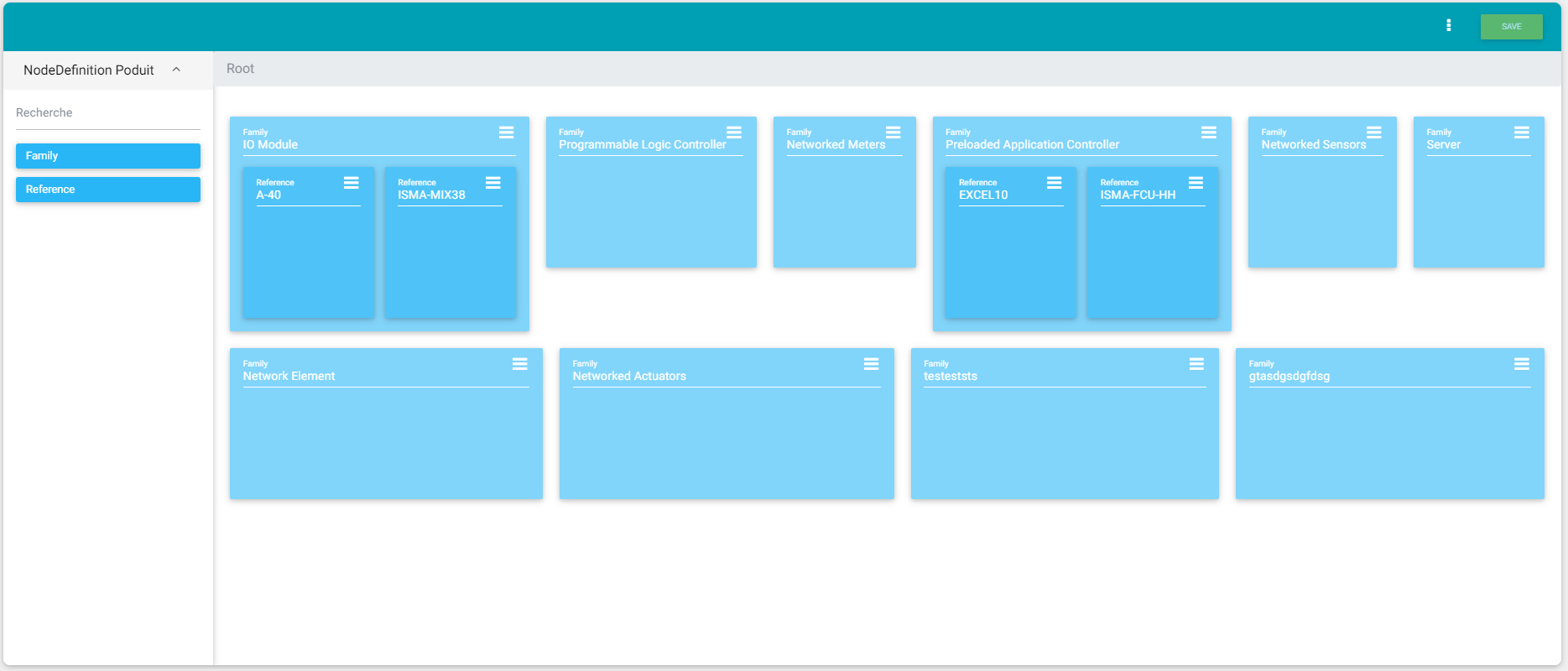

📊	NodeCreator	Card	Card permettant de personnaliser la vue du Node Creator (couleur, logo, etc.) et d’incorporer celui-ci dans l’interface graphique	btibVision
📊	PeriodSelector	Card	Card permettant de naviguer dans le temps et de faire des comparaisons de période dans le Chart Viewer	btibVision

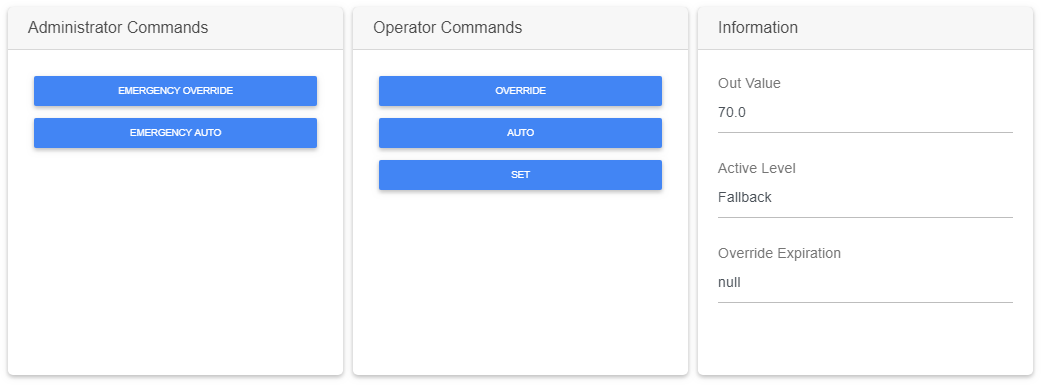

📊	PointCommands	Card	Card permettant d’afficher la valeur et les actions disponibles sur un point	btibVision

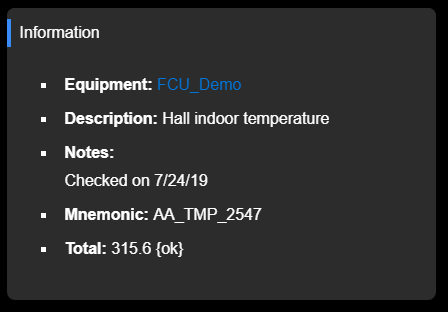

📊	PointInformation	Card	Card permettant d’afficher et de modifier les informations d’un point (description, nodes, mnémonique, etc.)	btibVision
📊	PxFileViewer	Header Card	Card permettant d’afficher une px	btibVision
📊	QueryToComponentViewer	Card	Card permettant de choisir un composant à afficher parmi une liste	btibVision

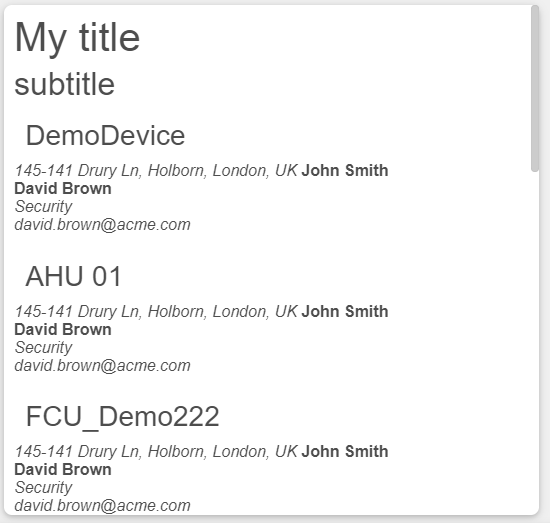

📊	QueryToMarkdown	Card	Card permettant d’appliquer un même markdown appliqué à un ensemble de composants sélectionnés par requête.	btibVision

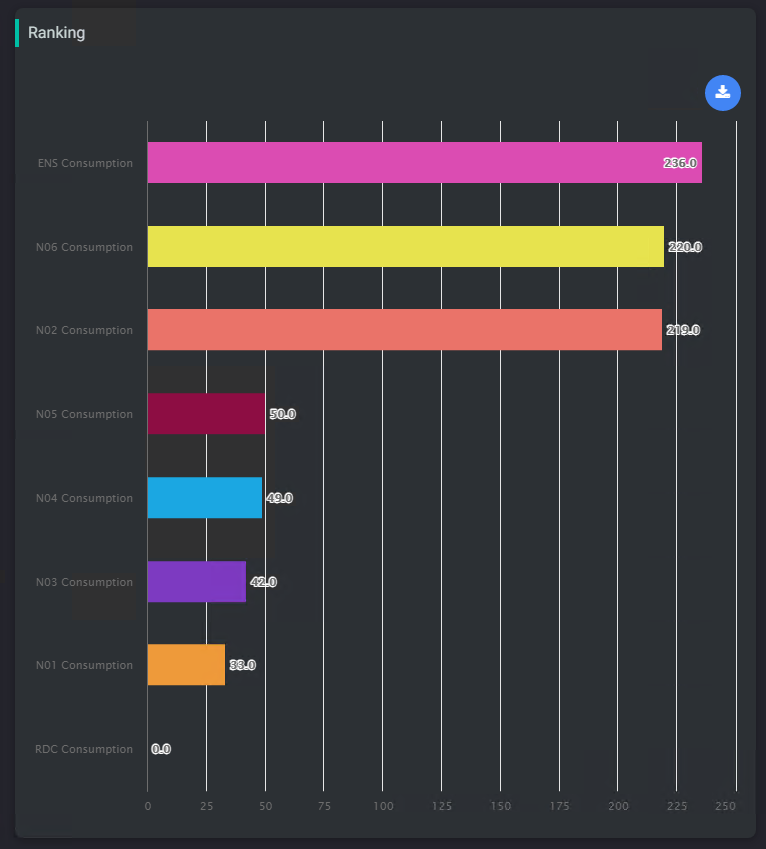

📊	RankingChart	Card	Card permettant de créer un classement (ranking) de plusieurs historiques	btibVision

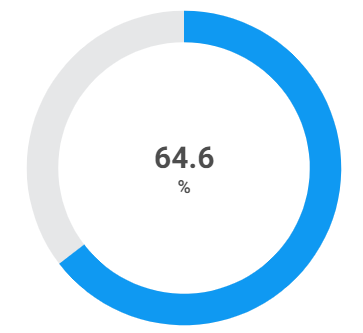

📊	SimpleGauge	Card	Card permettant d’afficher une gauge avec un design épuré	btibVision

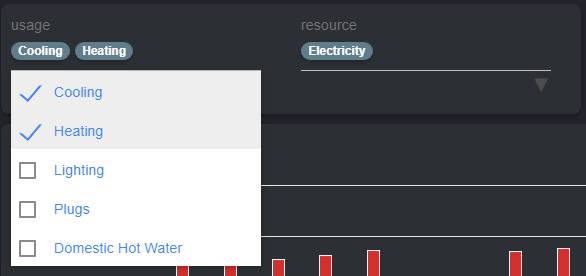

📊	TagHistoryListSelector	Card	Card permettant de filtrer les historiques à afficher suivant leurs tags	btibVision
📊	WebBrowser	Card	Card permettant d’afficher un site internet	btibVision
